最小間口搬入寸法

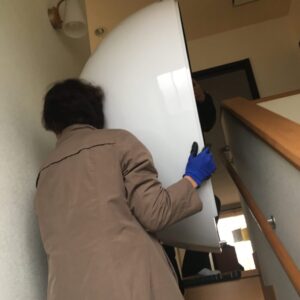

搬入時は上部と下部のパーツに分けて、製品をたてて搬入します。

■VRS-1/VRS-2

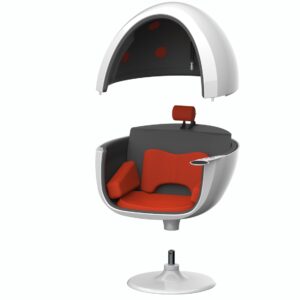

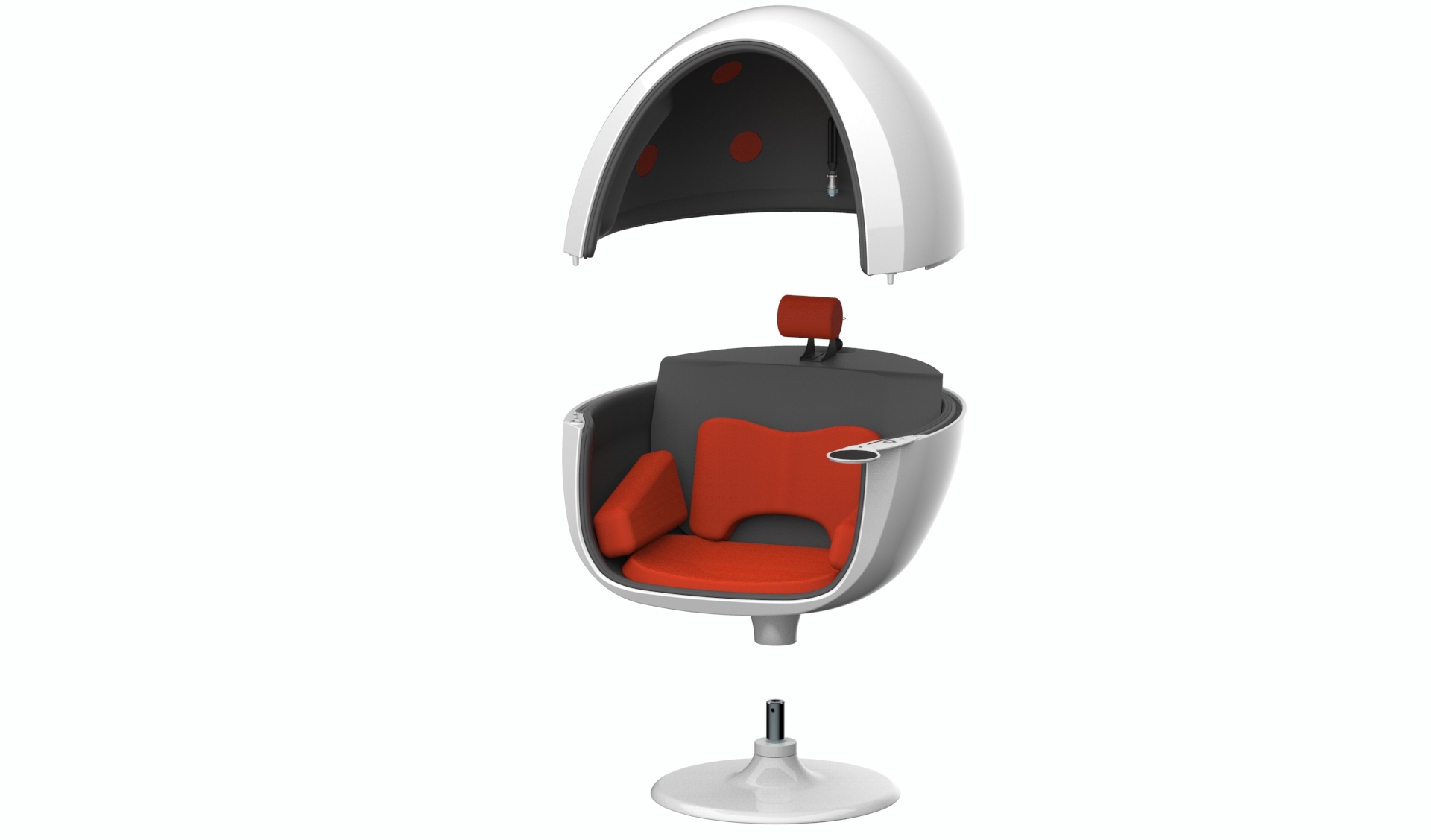

スピーカー分割画像

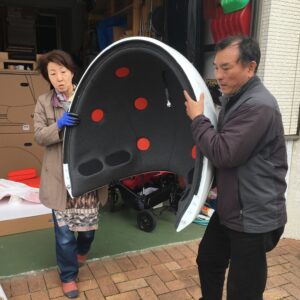

上部パーツ



上部3面図

①コーナーが1箇所以下の場合、最小搬入間口寸法640mm

搬入イメージ1

②連続して曲がる2つ目のコーナーが逆方向に折れる場合(ケース1)
640mm以上820mm未満の幅の通路から曲がる場合の必要間口905mm

搬入イメージ2

③連続して曲がる2つ目のコーナーが逆方向に折れる場合(ケース2)
820mm以上の幅の通路から曲がる場合の必要間口820mm

搬入イメージ3

④2つ目コーナー前で向きを切り返すスペースがある場合
必要間口寸法640mm

搬入イメージ4

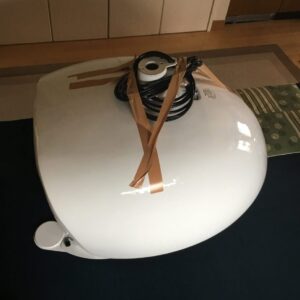

下部パーツ

※サブウーファーやケーブルなど取り外せる部品を全て取り外した時の最小寸法

下部3面図

搬入イメージ5



搬入イメージ6

搬入イメージ7

搬入イメージ8

※これらの絵は平面での搬入経路で図示していますが、2階や③階への搬入など、途中に階段がある場合も真上から見た階段幅の寸法は同様となります。
